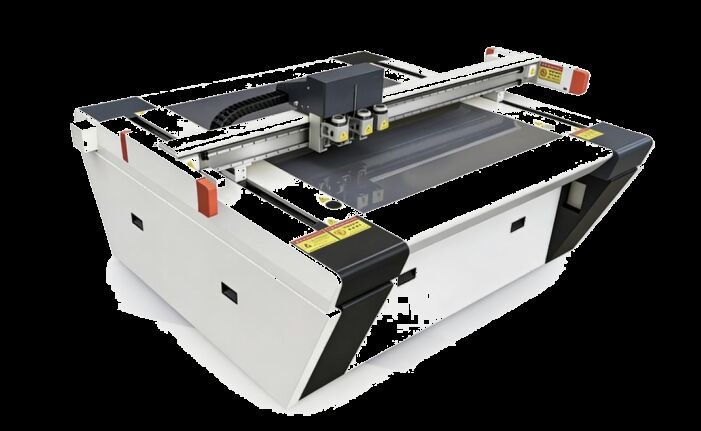

LY-RK03-1113 Máquina de corte de material flexível não metálico sem matriz com precisão de ± 0,05 mm para fabricação de amostras multifuncional e ampla compatibilidade de materiais

A estrutura de aço integrada é soldada em aço espesso de alto carbono, garantindo nenhuma deformação ou vibração sob operação de alta velocidade a longo prazo. Proporciona desempenho mecânico estável, garantindo precisão de corte e longevidade da máquina.

Sistema de sucção integrado que ativa zonas de vácuo de forma inteligente com base no tamanho do material, proporcionando uma fixação mais forte e uniforme e melhorando significativamente o nivelamento da folha. Impede o levantamento e deslocamento das bordas e é adequado para placas finas e grossas.

Três cabeçotes de trabalho acionados de forma independente permitem que várias ferramentas operem continuamente e as ferramentas são intercambiáveis ​​entre os módulos. Assim, uma máquina lida com corte, vinco, ranhura e plotagem. Com espessura máxima de corte de 50 mm, a máquina é compatível com papelão ondulado, cartão cinza, papelão, espuma fina, couro e outros materiais em folha, atendendo às necessidades diárias de fabricação de amostras.

O sistema integrado de configuração automática de ferramenta permite a configuração automática e a compensação de comprimento com um toque após uma troca de ferramenta, não exigindo calibração manual. Isso garante troca rápida com alta precisão. O sistema de transmissão servoacionado de alta precisão oferece precisão de corte de até ± 0,05 mm e produz bordas limpas e sem rebarbas.

Você pode importar diretamente arquivos CAD, AI ou DXF e gerar caminhos de corte com um clique, permitindo que a máquina corte qualquer forma complexa sem curva de aprendizado.

Os principais componentes são protegidos contra poeira e detritos, resultando em baixas taxas de falhas e manutenção de rotina simples. Além disso, o baixo consumo de energia garante uma operação ecologicamente correta e econômica. A otimização inteligente do caminho permite um processamento rápido, encurtando o ciclo de fabricação de amostras e permitindo uma resposta rápida às solicitações de amostras dos clientes.

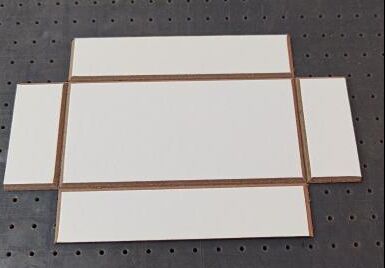

1. Ranhura (ranhura V/U)

Ranhura V/U comutável, conformação em uma etapa para materiais rígidos e macios.

2. Corte e vinco meio cortado

Corte e vinco meio cortado, corta a camada superior apenas para peças fáceis de rasgar e conectar.

3. Vinco

Vincos uniformes, sem rachaduras ou enrugamentos ao dobrar.

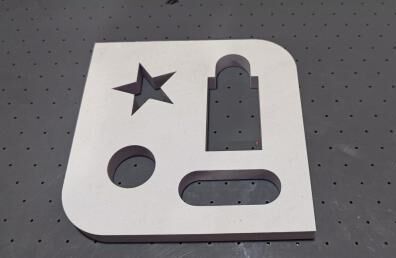

4. Corte completo

Não é necessário molde, corte completo e preciso, adequado para amostragem de pequenos lotes. Corte de alta precisão sem enrugamento em papel fino e sem rebentamento das bordas em papel grosso.

5. Corte EVA

Cortador antiaderente especial, corte EVA suave e limpo.

6. Corte de papelão ondulado

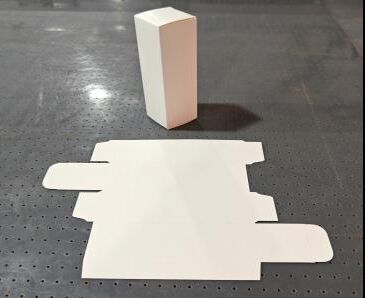

Corte, vinco e ranhura integrados para reprodução precisa de estruturas de papelão.

7. Corte de etiqueta adesiva

Corte e vinco com profundidade controlada com precisão que corta apenas o papel frontal e a camada adesiva, deixando o revestimento intacto.

8. Corte de espuma

Capaz de cortar com alta precisão formas de contorno complexas, atende para vários processamentos de bulas de embalagens.

Foto

Nome

Introdução

Sistema de controle de movimento

Sistema de controle de movimento de alta velocidade de 6 eixos de última geração: propriedade intelectual proprietária, movimento preciso da cabeça de corte, movimento de curva suave.

Faca oscilante elétrica de alta frequência

Motor Maxon de alta frequência integrado, velocidade de até 18.000 RPM, equipado com lâmina de aço de tungstênio especialmente endurecida. Corta facilmente vários materiais duros e grossos (por exemplo, papelão ondulado, papelão alveolar, placa KT, placa de espuma de PVC) com velocidade rápida, bordas lisas e perfeitas.

Ferramenta Arrastar Faca

Adequado para materiais com espessura ≤5mm. Velocidade de corte mais rápida em comparação com a faca oscilante.

Conjunto de rodas de vinco

Quatro rodas de vinco de diferentes larguras disponíveis. Cria vincos perfeitos em diversos papelão ondulado e papelão. Roda de vinco de PVC opcional para vinco de PVC.

Caneta plotadora

Uma caneta neutra e uma caneta à base de óleo. Usado para desenhar em materiais de papel/papelão e para depuração de precisão de máquina.

Porta de transmissão Ethernet

Transmissão de dados flexível e estável, forte capacidade de expansão de automação. Suporta atualização e manutenção remotas e permite o controle da máquina e a chamada de arquivos em uma rede local.

Controlador de Circuito Integrado

Controlador de circuito integrado de alto desempenho (não uma placa de plug-in da placa-mãe do computador). Pode ser conectado a qualquer computador comum (incluindo laptops) – sem necessidade de um PC dedicado de alta especificação. Se o computador falhar, ele poderá ser facilmente substituído por um computador comum para operar a máquina.

Proteção de segurança

Design anticolisão de segurança simples e elegante. Dispositivo de cortina de luz infravermelha integrada com resposta sensível, garantindo a segurança do operador e operação confiável da máquina.

Placa de alumínio em favo de mel para aviação + mesa de trabalho em PVC poroso

O primeiro uso da indústria de placa de alumínio em favo de mel para aviação: robusto, resistente às intempéries, alto nivelamento, não é facilmente deformado sob carga pesada. Circulação de ar suave através da estrutura interna em favo de mel. Sucção a vácuo zonal opcional – forte fluxo de ar e alta força de retenção. A mesa de trabalho em PVC poroso proporciona melhores resultados de vincagem.

Tela sensível ao toque

Ajuste fino digital e armazenamento predefinido para profundidade e pressão da faca por meio da tela sensível ao toque. Defina vários parâmetros de corte para um controle conveniente da máquina.

Módulo de bomba de ar

O poderoso módulo de bomba de ar a vácuo mantém o material firmemente na mesa de trabalho, permitindo o processamento personalizado do produto por meio do sistema de controle de movimento.

Módulo de posicionamento a laser

O módulo de posicionamento de cursor duplo permite o corte rápido e preciso de materiais impressos usando o posicionamento manual de dois pontos.

Detecção de mesa de trabalho

Detecção automática de dados de planicidade da mesa de trabalho através do módulo de detecção da mesa de trabalho. Feedback para o centro de controle para compensação de precisão da plataforma, alcançando planicidade consistente.

Foto

Nome

Introdução

Ferramenta para ranhurar placa cinza

Projetado especificamente para ranhurar placas cinzentas. Multi-ângulo ajustável: 0°~135° livremente ajustável.

Ferramenta para ranhurar papelão

Projetado para ranhurar papelão. Autoadaptável à mesa de trabalho, com design anti-penetração. Alcança facilmente canais de alta precisão para papelão.

Ferramenta para ranhurar V-CUT

Ssuporta ranhura para placa de favo de mel, placa KT e muitos outros materiais, com ângulo ajustável de 0 ° ~ 120 °

Ferramenta para ranhurar molduras

Ranhuras fixas de 90°, especificamente para molduras de quadros, placas flexíveis, placas de absorção de som, etc. para ranhuras em ângulos de 90°.

Ferramenta de corte de beijo

Projetado para corte beijo (penetração parcial) de materiais autoadesivos, filmes publicitários retroiluminados, etc. Quando usado com sistema de registro de câmera de precisão, formas irregulares complexas podem ser cortadas facilmente.

Ferramenta de vibração de 5 mm

Ferramenta de corte vibratório de espuma com curso vibratório de 2 mm, especialmente projetada para cortar materiais de espuma de até 50 mm de espessura, como espuma pérola EPE, espuma EVA, esponja, etc.

Sistema de registro de câmera

Corte rápido e preciso de materiais impressos através do sistema de registro da câmera. O módulo integrado de classificação de tarefas QR permite a configuração automatizada de trabalhos para produção de pequenos lotes de diferentes lotes de produtos.

Tabela de operação separada

Uma mesa de operação independente para colocação conveniente de um computador.
