Máquina de fabricação de caixas rígidas inteligente 2 em 1

Máquina automática de caixas rígidas de alta velocidade

máquina para fabricação de caixas rígidas com prensagem de bolhas

Lugar de origem:

China

Marca:

Lishunyuan

Certificação:

CE

Número do modelo:

LY-HB3000CB

Contacte-nos
Solicite um orçamento
Detalhes do produto
Tamanho do papel (folha única):
L:60-420mm L:120-700mm
Tamanho do papel (folha dupla):
L:60-420mm L:120-700mm
Tamanho da caixa acabada (folha única):
C:55-450mm L:55-300mm A:12-150mm
Tamanho da caixa acabada (folha dupla):
C:55-450mm L:55-300mm A:12-150mm
Espessura do papel:
80-300g/m2
espessura do papelão:
1-3mm
Velocidade de produção (folha única):
25-35 pares/min
Velocidade de produção (Folha dupla):
60 a 70 peças/min
precisão de precisão:
±0,05 mm
Tamanho de dobramento de orelha cruzada:
7-100 mm
Tamanho de sobreposição de orelha:
120mm
Fonte de energia:
380V/50Hz
Potência Total:
37KW
Pressão do Ar:
0,6-0,7 mpa/min
Peso da máquina:
7200kg
Dimensão da Máquina:
L8100*W6500*H3200mm
Destacar:

Máquina de fabricação de caixas rígidas inteligente 2 em 1

,

Máquina automática de caixas rígidas de alta velocidade

,

máquina para fabricação de caixas rígidas com prensagem de bolhas

Termos de pagamento e envio
Quantidade de ordem mínima
1
Preço
Negotiate
Detalhes da embalagem
caixa de filme e madeira compensada
Tempo de entrega
15-20 dias
Termos de pagamento
L/C,T/T
Habilidade da fonte
15 SETS/MONTH
Descrição do produto

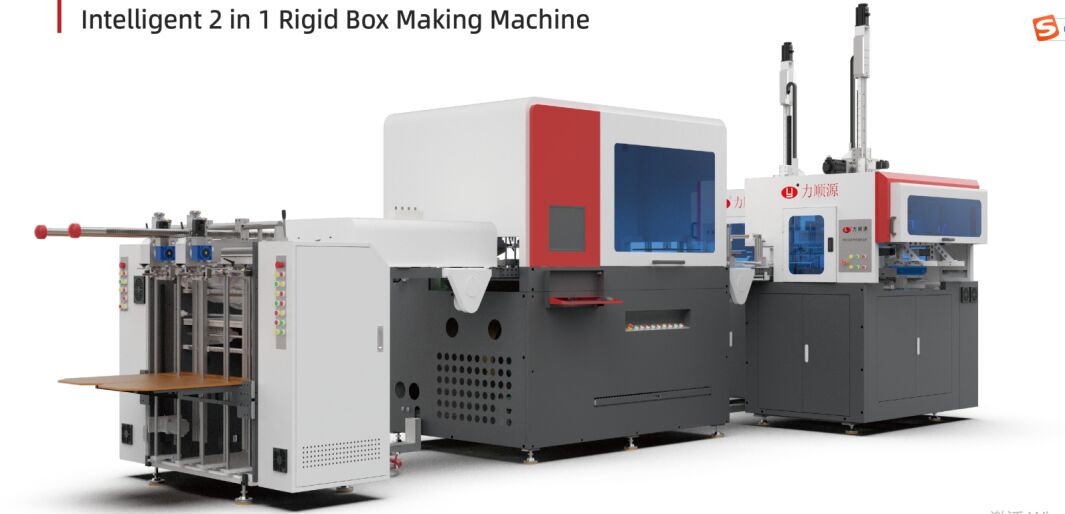

LY-HB-3000CB Inteligente Máquina de Fazer Caixas Rígidas de Alta Velocidade 2 em 1x (com Prensagem de Bolhas)




A LY-3000CB é uma máquina inteligente de fabricação de caixas rígidas de alta velocidade 2 em 1 com prensagem de bolhas integrada. Velocidade de produção de até 60-70 peças/min (lado único) ou 25-35 pares/min (lado duplo) para operação normal. Adequada para caixas de smartphones, caixas de cosméticos, caixas de joias, tampas de caixas de vinho, etc. Adota controle servo e sistema de posicionamento visual para completar automaticamente alimentação, colagem, posicionamento, formação, envolvimento de bordas e prensagem de bolhas. Precisão de posicionamento ±0.05mm, tempo de troca 30 minutos, estações de formação duplas garantem alta produção e operação estável.

Esta máquina adota sistema de controle servo e sistema de posicionamento visual para realizar a conclusão automática de alimentação de papel, colagem, alimentação de papelão, colagem de cantos, posicionamento, formação de caixa, envolvimento de bordas e prensagem de bolhas integrada.

Principais Características

  •  apa com largura de 19mmem tempo de troca mais curto, economizando tempo precioso da máquina
  •  Utiliza posicionamento de braço robótico Visual de alta precisão com sistema alemão de múltiplas câmeras
  •  Estações de formação duplas para alta produção
  •  Inclui módulo de prensagem de bolhas em linha
  •  Velocidade de produção até 737 peças/min para produção de um tamanho
  •  Posicionamento precisão ±0.380V/50HzPressão do ar
  •  Tempo de troca (tempo de transferência de trabalho) em 30 Minutos
  •  Adequado para caixa de celular, caixa de cosméticos, caixa de joias, tampa de caixa de vinho e outras caixas…



O corte de excelência consiste nas seguintes seções:

Alimentador



•O alimentador é controlado por um motor servo.

•Função de virada para alimentação de papel.

•Válvulas de controle de vácuo pneumático de grande diâmetro.

•O rolo de pressão de borracha para alimentação de papel.

•Plataforma antiestática para papel.

•Função de elevação automática para pilha de alimentação.

•Parada automática da pilha de alimentação quando o papel superior está na posição. Alimentador controlado por motor servo.

•Mesa de alimentação de papel controlada independentemente e rolo de folha controlado independentemente.

•Evita a inconsistência do comprimento do papel entre as duas folhas.


Posicionamento


. Levanta a caixa segurando a lateral da caixa.   Braço Robótico YAMAHA para posicionamento da caixa.

, t, a precisão de posicionamento pode chegar a 0.05mm.3.Quatro Câmeras com braços robóticos trabalhando

XY Spool para posicionamento. Colagem de cantos  1. 7  após a formação da caixa : reduz o custo de mão de obra para permanência em linha. 2.


Fixa com sucção de tração para baixo, permitindo que a bandeja caia

estávelmente na esteira transportadora.3. -154.Fácil de configurar

, tapa com largura de 19mmParte de Formação  (com função de prensagem de bolhas, sem necessidade de máquina de prensagem de bolhas)

1.

Configuração automática por motor servo2. Envolvedor inteligente de estação dupla para aumento de produção..3. Com função de prensagem de bolhas, eliminando a necessidade de uma máquina de prensagem de bolhas separada.


4. Sistema de acionamento servo de came virtual. .5. Dispositivo de alarme para detecção de colisão.. 6

. Levanta a caixa segurando a lateral da caixa..7. Resistente a arranhões para o papel.

.

.

As dimensões mínimas de formação são

  As dimensões máximas de formação

550*400*150mm,   múltiplo para fazer caixas grandes sem máquina de colagem de cantos

         Tamanho do papel

folha única  L :60 -420mm

C :60 -420mm

C



:120


-70 0mm



C

C                                       82Altura da pilha de papel

                                      82Altura da pilha de papel

                                   ±0.450mmPCS/MIN

C                                    ±0.450mmPCS/MIN

:5

5-300mm

L :55-300mm

A:12-150mm

A

:



12-15 0mm



Precisão de precisão

                                    ±0.mmTamanho da sobreposição da orelhaPCS/MIN

Tamanho da dobra cruzada da orelha120mmPotência máxima37PCS/MIN

Capacidade de produção

25

-PCS/MIN60-70PCS/MIN

Fonte de alimentação

:380V/50HzPressão do ar

0.5-0.7mpa/min

Volume do tanque de cola

50KG

Dimensão da máquina

:

C8500

×L 5500

×A2000mmPeso da máquina:L8100*W6500*H3200mm

Tamanho geral do equipamentoL8100*W6500*H3200mm
