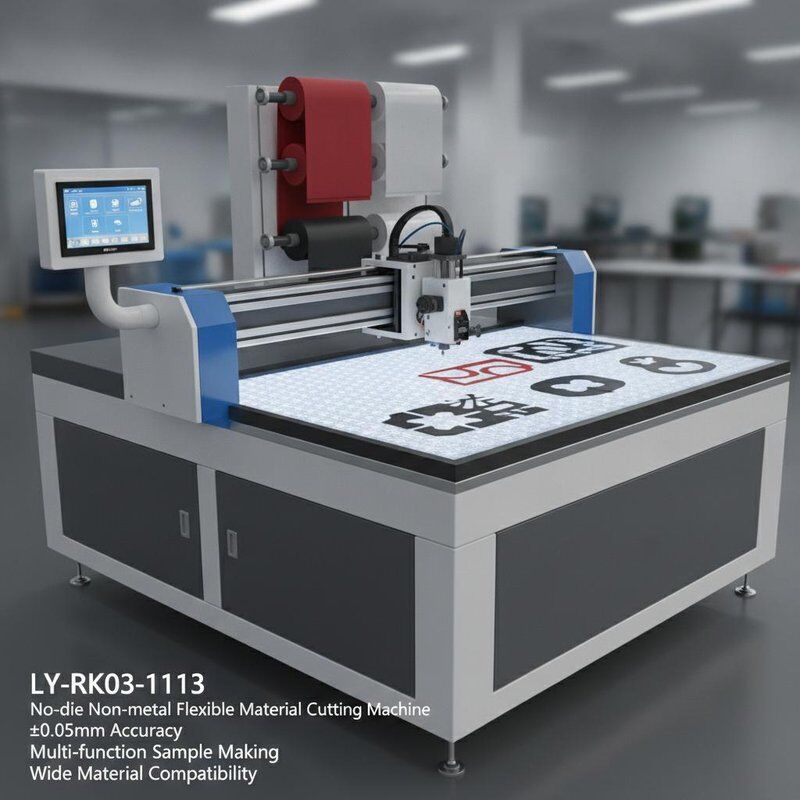

LY-RK03-1113 Máquina de corte de material flexível não metálico sem matriz com precisão de ± 0,05 mm para fabricação de amostras multifuncional e ampla compatibilidade de materiais

A estrutura de aço integrada é soldada a partir de aço de alto teor de carbono espessado, garantindo nenhuma deformação ou vibração durante a operação de alta velocidade a longo prazo.garantir a precisão de corte e a longevidade da máquina.

Sistema de sucção integrado que ativa de forma inteligente as zonas de vácuo com base no tamanho do material, proporcionando uma retenção mais forte e uniforme e melhorando significativamente a planície da chapa.Impede o levantamento e deslocamento da borda, e é adequado para placas finas e grossas.

Três cabeças de trabalho acionadas independentemente permitem que várias ferramentas operem continuamente, e as ferramentas são intercambiáveis entre módulos.Com uma espessura máxima de corte de 50 mm, a máquina é compatível com cartão ondulado, cartão cinzento, papelão, espuma fina, couro e outros materiais de folha, atendendo às necessidades diárias de produção de amostras.

O sistema de ajuste automático da ferramenta embutido permite o ajuste automático e a compensação de comprimento de um toque após uma mudança de ferramenta, sem necessidade de calibragem manual.Isto garante uma mudança rápida com alta precisãoO sistema de transmissão servo-driven de alta precisão proporciona uma precisão de corte de até ± 0,05 mm e produz arestas limpas e sem bordas.

Você pode importar diretamente arquivos CAD, AI ou DXF e gerar caminhos de corte com um clique, permitindo que a máquina corte qualquer forma complexa com curva de aprendizado zero.

Os componentes-chave são protegidos contra poeira e detritos, o que resulta numa baixa taxa de falhas e numa simples manutenção de rotina.O baixo consumo de energia garante uma operação ecológica e rentávelA otimização inteligente do caminho permite um processamento rápido, reduzindo o ciclo de produção de amostras e permitindo uma resposta rápida aos pedidos de amostras dos clientes.

1.Grooving (V/U-Groove)

Granulação V/U comutável, formação de um passo para materiais rígidos e macios.

2.Corte a meio

Corte a meio corte, corta a camada superior apenas para partes fáceis de rasgar e conectar.

3- Aumentando.

Relgas uniformes, sem rachaduras ou rugas ao dobrar.

4.Corte em matriz completo

Não é necessário molde, corte completo preciso, adequado para amostragem de pequenos lotes, corte de alta precisão sem rugas em papel fino e sem bordas quebrando em papel grosso.

5.EVA de corte

Cortador antiaderente especial, corte EVA suave e limpo.

6.Corte de tábuas onduladas

Corte integrado, enrolamento e esgotamento para reprodução precisa de estruturas de cartão.

7.Corte de etiquetas adesivas

Corte com matriz de profundidade controlada com precisão que corta apenas o papel de face e a camada adesiva, deixando o revestimento intacto.

8.Corte de espuma

Capazes de cortar de alta precisão formas de contorno complexas, de vestuário para vários tipos de embalagens, para o processamento de inserções.

Imagem

Nome

Introdução

Sistema de controlo de movimento

Sistema de controlo de alta velocidade de 6 eixos de ponta: propriedade intelectual exclusiva, movimento preciso da cabeça de corte, movimento suave da curva.

Faca de oscilação elétrica de alta frequência

Motor Maxon de alta frequência incorporado, velocidade de até 18.000 RPM, equipado com uma lâmina de aço de tungstênio especialmente endurecida.cartão de favo de mel, cartão KT, cartão de espuma de PVC) com velocidade rápida, bordas lisas e finas.

Ferramenta de faca de arrastar

Adequado para materiais com espessura ≤ 5 mm. Velocidade de corte mais rápida em comparação com a faca oscilante.

Conjunto de rodas de torção

Quatro rodas de enrolamento de diferentes larguras disponíveis. Cria enrolamentos perfeitos em vários cartões e cartões ondulados. Roda de enrolamento de PVC opcional para enrolamento de PVC.

Plotter Pen

Uma caneta neutra e uma caneta à base de óleo, utilizada para desenhar em materiais de papel/cartão e para depuração de precisão da máquina.

Porta de transmissão Ethernet

Transmissão de dados flexível e estável, forte expansão de automação. Suporta atualização e manutenção remotas e permite o controle de máquinas e chamadas de arquivos dentro de uma rede local.

Controlador de circuito integrado

Controlador de circuito integrado de alto desempenho (não é um cartão plug-in da placa-mãe do computador). Pode ser conectado a qualquer computador comum (incluindo laptops)Se o computador falhar, pode ser facilmente substituído por um computador comum para operar a máquina.

Protecção da segurança

Desenho anti-colisão de segurança simples e elegante. Dispositivo de cortina de luz infravermelha integrado com resposta sensível, garantindo a segurança do operador e a operação confiável da máquina.

Placa de alumínio de casca de mel de qualidade aérea + mesa de trabalho de PVC poroso

Primeira utilização na indústria de chapa de alumínio de ninho de mel de qualidade aeronáutica: resistente, resistente às intempéries, de alta planície, não facilmente deformada sob carga pesada.Circulação de ar suave através da estrutura interna do favo de mel. Aspiração de vácuo por zona opcional ️ forte fluxo de ar e alta força de retenção.

Ecrã de Toque

Ajuste digital e armazenamento pré-definido para profundidade e pressão da faca através de tela sensível ao toque.

Módulo de bomba de ar

O poderoso módulo de bomba de ar a vácuo mantém o material firmemente na mesa de trabalho, permitindo o processamento personalizado do produto através do sistema de controle de movimento.

Módulo de posicionamento a laser

O módulo de posicionamento de duplo cursor permite o corte rápido e preciso de materiais impressos utilizando o posicionamento manual em dois pontos.

Detecção da mesa de trabalho

Detecção automática dos dados de planosidade da mesa de trabalho através do módulo de detecção da mesa de trabalho.

Imagem

Nome

Introdução

Ferramenta de escoamento de tabuleiro cinzento

Especificamente concebido para a formação de ranhuras em placas cinzentas, com ajuste de múltiplos ângulos: 0°~135° de ajuste livre.

Ferramenta de escoamento de papelão

Projetado para soltar cartão, auto-adaptável à mesa de trabalho, com design anti-penetração, consegue facilmente soltar cartão com alta precisão.

Ferramenta de escoamento V-CUT

S- - - - - - - - - - - - - - - - - - - - -

Ferramenta de Grooving do Quadro

Rolos fixos de 90°, especificamente para quadros de imagem, placas flexíveis, placas de absorção de som, etc., para o canto de 90°.

Ferramenta de corte de beijo

Projetado para cortar (penetração parcial) materiais auto-aderentes, filmes publicitários retroiluminados, etc. Quando utilizado com um sistema de registo de câmara de precisão,Formas irregulares complexas podem ser cortadas facilmente.

Ferramenta de vibração de 5 mm

Ferramenta de corte por vibração de espuma com curso de vibração de 2 mm, especialmente concebida para cortar materiais de espuma até 50 mm de espessura, tais como espuma de pérola EPE, espuma EVA, esponja, etc.

Sistema de registo da câmara

Corte rápido e preciso de materiais impressos através do sistema de registo da câmara.O módulo integrado de triagem de tarefas QR permite a configuração automatizada de trabalhos para a produção de pequenos lotes de diferentes lotes de produtos.

Tabela de operação separada

Uma mesa de operação independente para a colocação conveniente de um computador.
