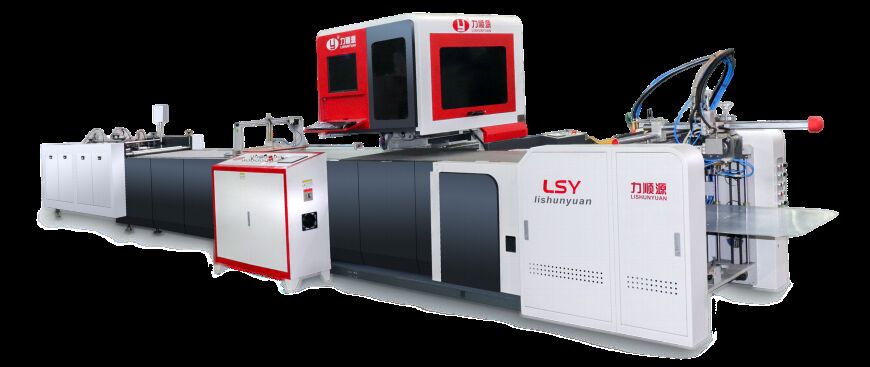

LY-4510C-PK Máquina automática de fabricação de capa dura (posicionamento visual)
A LY-4510C-PK é uma máquina de fabricação de capa dura totalmente automática com tecnologia avançada de posicionamento visual.atingindo uma precisão de posicionamento de ±0.05 mm. A máquina é capaz de produzir caixas rígidas, capas duras (case maker) e revestimentos separadamente ou simultaneamente, com uma velocidade de produção de 15-30 peças por minuto.O seu sistema de alimentação modular e servo-driven evita folhas duplas e desalinhamento, enquanto os sistemas de circulação e aquecimento da cola garantem a aplicação constante do adesivo e a sua fácil limpeza.
Equipado com servomotores independentes para alimentação, rolamento e transporte, o LY-4510C-PK oferece uma forte coordenação e tempo de configuração reduzido.A secção dobrável possui cinto e servo-controlado envolvimento para alinhamento de borda precisa sem lacunasOs principais parâmetros técnicos incluem uma gama de tamanhos de papel de 120×1100 mm (L) × 95×600 mm (W), espessura de cartão de 1×3 mm e uma pegada de máquina de 9500×2550×2000 mm.Com mais de 200 patentes de processo e 100 certificações de qualidade por trás do seu projeto de 5a geração, esta máquina oferece uma produção confiável e de alta precisão para a indústria de caixas rígidas e de revestimento.
Características fundamentais
- Controle independente por servomotor diferente para alimentação, evitar folha dupla e inclinação.
- Dentro de 2 conjuntos de câmeras de alta precisão e braço robótico YAMAHA, precisão de posicionamento de ± 0,05mm.revestimentoetc.
- Capaz de produzir caixas rígidas (Rigid Box) e revestimentos (Hard Cover).
- Capacidade de produção de caixa e caixa ao mesmo tempo, Capacidade de até 15-30 PCS/Min.
- Fácil de instalar, melhorar a produtividade e aumentar os lucros das empresas.
O corte do Excel consiste nas seguintes secções:
| Alimentação |
|
|
- Estrutura do equipamento de camas da impressora: primeiro apanha um pedaço de papel e sopra-o no rolo, reduzindo a percentagem defeituosa.
- (1) Adotou um sistema circulatório que é adequado para cola quente e branca para evitar salpicos de cola e reduzir o seu tempo de limpeza, fazendo com que a máquina de trabalho estabilizado;(2) Adotou um sistema de aquecimento que aquece em tempo regular e temperatura constante para evitar o tempo de espera; (3) Com um misturador (beater) no interior, que pode agitar uniformemente a cola para garantir a mesma viscosidade da cola no papel e reduzir a percentagem de defeitos causados por cola inferior;
- O alimentador, o rolo, a cinta transportadora têm o seu próprio servomotor e funcionam como um todo com uma forte coordenação e estabilidade, o que pode reduzir o tempo de depuração,Melhorar a produtividade e aumentar os lucros das empresas.
- O rolo de colagem é feito de aço carbono médio com a sua superfície coberta por aço inoxidável 304, tornando a sua máquina muito mais durável e muito fácil de limpar,que podem ajudá-lo a reduzir o custo de manutenção.
|
|
Posição
|
- Japão Yamaha Robot Arm para detectar a caixa de quadro cinza.
- Duas câmaras com lente em sistema de rastreamento de 10 milhões de pixels.
- Câmara dupla com bobina XY para posicionamento.
- Precisão de posicionamento em 0,01 mm.
|
|
Pressionamento
|
- Múltiplo braço de sucção robótico capaz de escolher do tamanho máximo: L840MM W:430MM
- Área de armazenamento com dois sistemas para alimentação da placa.
|
| Posicionamento |
- O primeiro lado longitudinal usando a dobragem do cinto.
- Utilizando múltiplos rolos de pressão e uma correia de duas camadas para orientação e compressão.
- Assegurar que os materiais estão corretamente alinhados e alimentados sem lacunas nas bordas ou derrames de material!
|
|
|
- Largura do lado usando servo controle, fácil de configurar.
- A unidade de correia de tempo garante o posicionamento sincronizado.
- Os rolos de pressão de canto comprimem as bordas antes de dobrar as bordas curtas.
|
|
|
- Lado curto com envoltório de borda pneumático, para garantir que não haja lacuna no lado.
- Largura do lado de corte configuração digital na tela sensível ao toque, fácil configuração para mudança de novo trabalho.
|
Especificação técnica
|
Modelo
|
LY-4510C-PK |
|
Tamanho do papel ((L*W)
|
L:120-1100 mm W:95-600 mm |
|
Tamanho para cobertura e revestimento (L*W)
|
L:120-1050 mm W:100-500 mm |
|
Espessura do papel
|
80-300 g/m2 |
|
Número máximo de peças de cartão
|
6 peças |
|
Tamanho mínimo da rotação
|
30 mm |
|
Tamanho mínimo da placa lateral
|
25 mm |
|
Precisão de precisão
|
± 0,05 mm |
|
Velocidade
|
15-30 folhas/min |
|
Espessura do cartão
|
1-3 mm |
|
Fornecimento de energia
|
380V/220V/50Hz/3fases |
|
Capacidade do reservatório de cola
|
30 kg |
|
Potência constante
|
11.5kw |
|
Tamanho da máquina
|
L9500 × W2550 × H2000 mm |
|
Peso da máquina
|
3100 kg |
Fluxo de processos
Para cobertura e revestimento:
Embalagem e transporte
Perfil da empresa
Fundada em 2001 e sediada na cidade de Dongguan, província de Guangdong, a LiShunyuan opera a partir de uma oficina padronizada moderna de 20.000 metros quadrados.A empresa estabeleceu redes abrangentes de vendas e serviços pós-venda em toda a China., com produtos exportados para mais de 40 países da Europa, América, Sudeste Asiático, América do Sul, Oriente Médio e África.
A inovação é a principal força competitiva da LiShunyuan.para revestimento de máquinas de caixas rígidas e máquinas de caixas de conchasEssas soluções de equipamentos são amplamente aplicadas na produção de caixas de presentes premium, embalagens para telefones celulares, caixas de cosméticos, caixas de vinho e bebidas alcoólicas e outras embalagens de luxo.
Defendendo a filosofia de desenvolvimento de "Cliente em primeiro lugar, servir o globo" e aderindo à estratégia de "Lutar pela perfeição, forjar novos caminhos", LiShunyuan está empenhada em P&D de alto desempenho,Produtos de alta eficiência para a indústria de embalagens, impulsionando o avanço da automação inteligente.
Os nossos serviços e pontos fortes
Oferecemos máquinas competitivas na indústria, controle de qualidade profissional e serviço ao cliente abrangente.desenvolvimento de máquinas sob medidaOferecemos a máxima eficiência de produção, precisão e qualidade premium consistente para embalagens boutique,alinhados com os requisitos únicos de cada cliente.
Certificações
Oficina de Fabricação
Exposições industriais
Compromisso de serviço pós-venda de qualidade
- Serviço de 1 hora:Respondemos a solicitações de serviço dentro de uma hora com recomendações de soluções
- Serviço de 12 horas:O escritório do GM lida diretamente com reclamações dos clientes e responde dentro de 12 horas com soluções
- Atender dentro de 24 horas de trabalho:As equipas de manutenção chegam em 24 horas úteis para os clientes num raio de 500 km dos pontos de serviço
- Acompanhamento mensal:Visitas regulares ao cliente garantem a satisfação e apoio contínuos
- Serviço de pré-venda:Programas de formação abrangentes com engenheiros profissionais antes da entrega
- Serviços de venda:Instalação, depuração e uma semana de formação gratuita na chegada da máquina
- Serviço pós-venda:Arquivos completos do cliente, monitorização regular do desempenho, atualizações de software/hardware e suporte abrangente de peças sobressalentes
