Máquina de posicionamento visual para posicionar a caixa de presentes premium

alta precisão

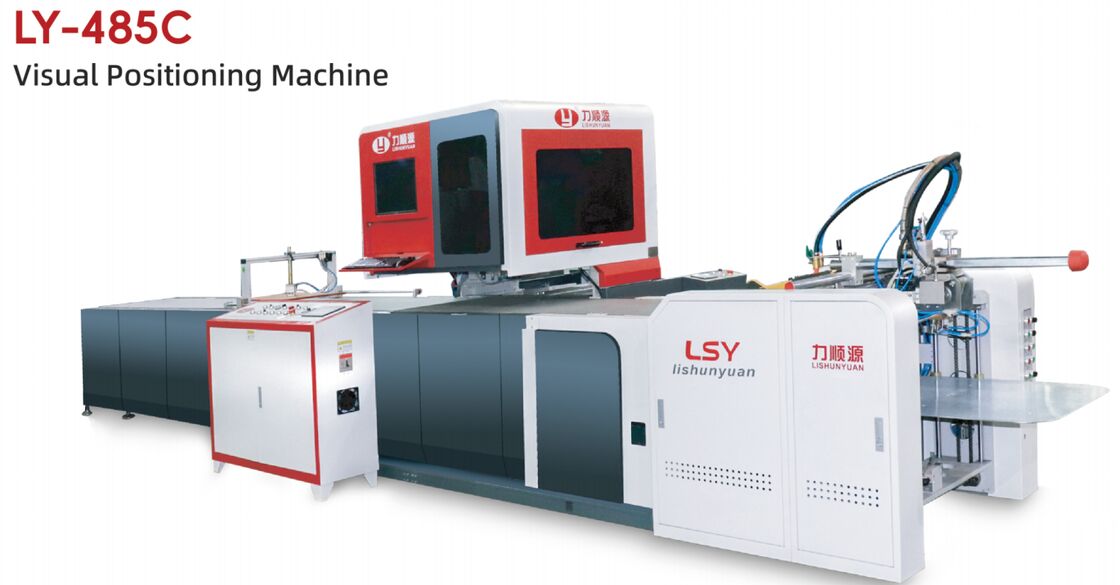

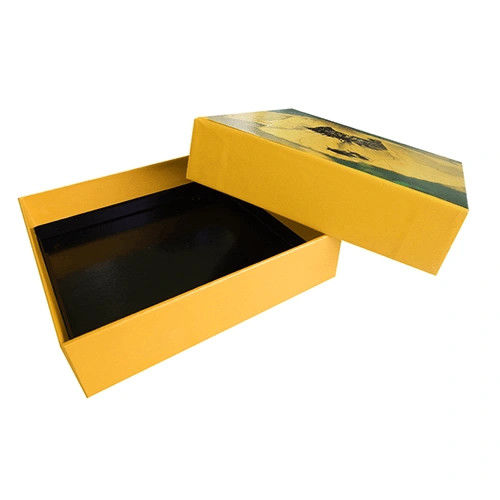

Uma série de produtos LY-485, as partes de alimentação, colagem e correia transportadora da Feida usam servo drive independente.e câmara para posicionar visualmente a caixa interna, que pode realizar alta precisão na caixa rígida, estante, caixa de gaveta, caixas de forma irregular.,Caixa de jóias, caixa de relógio, caixa de vinho, caixa de cigarros, etc.

1Adopta um sistema automático de alimentação de papel de alta velocidade, controlado pneumaticamente, e as suas estruturas são simples e razoáveis.

2O novo raspador de cobre é mais compacto, evitando efetivamente o enrolamento do papel e é mais durável.

3O sistema de alimentação e posicionamento de papel adota um dispositivo de controlo fotoelétrico de alta precisão importado para tornar a localização de papel e cartão mais precisa.

4. Adota controle PLC, operação simples, os problemas são exibidos diretamente na HMI, o que ajuda o operador a resolver facilmente o problema.

Alimentação

1. Controle do alimentador por servomotor
2Função de inversão de entrada de papel
3Válvulas de controlo de vácuo pneumáticas de grande diâmetro
4. O rolo de pressão de borracha para o papel de alimentação
5Plataforma antistática para papel
6. A função de elevação automática para alimentação
7. Paragem automática da pilha de alimentação quando o papel superior estiver em posição

Posição

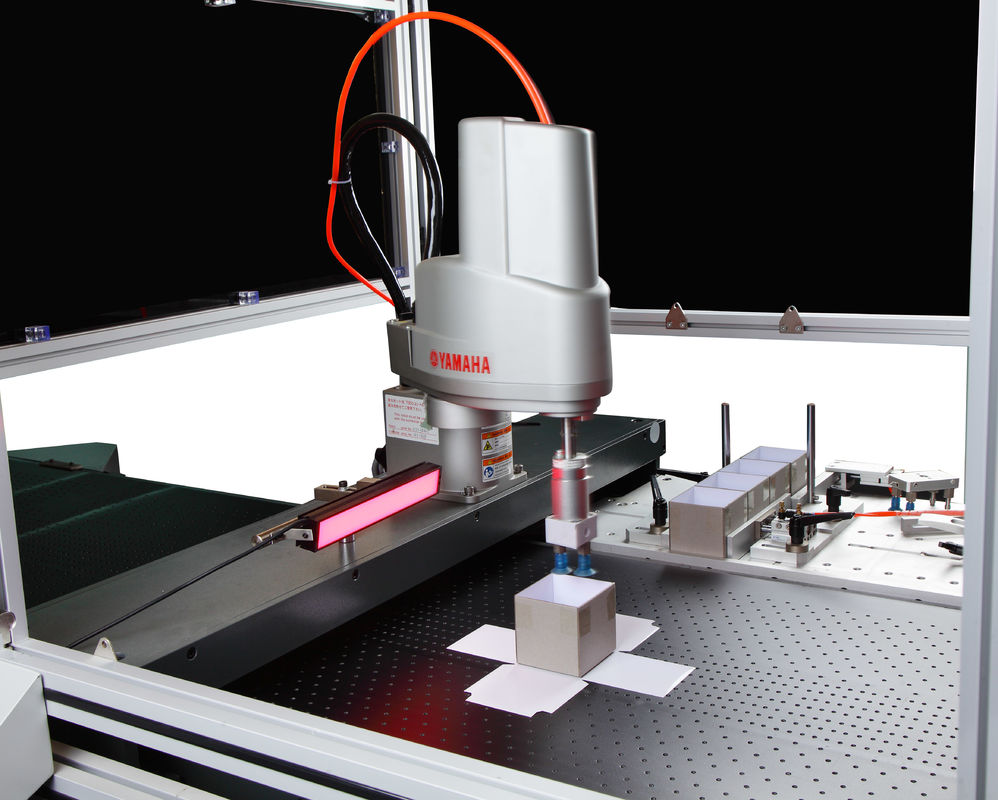

1. SCARA (Selective Compliance YAMAHA Robot Arm) para detectar a caixa de quadro cinza

2. Alemanha Balser câmera com Japão Kowa Lens em 10 milhões sistema de rastreamento de pixels

3Câmara dupla com bobina XY para posicionamento.

Características do produto:

Usando duas câmeras industriais com cinco mega pixels, e braço robótico YAMAHA para posicionar, alta precisão de posicionamento ((± 0,1 mm).

Alta taxa de produção, velocidade de produção de caixas rígidas de até 25-35pcs/min; fabricante de caixa e velocidade do produto montado de até 20-30pcs/min.
Usando um sistema de controlo homem-máquina independente, o tempo de transferência da máquina é curto, versão de transferência rápida.
Alimentação estável, não suga folhas duplas facilmente, reduz a taxa de rejeição do produto.

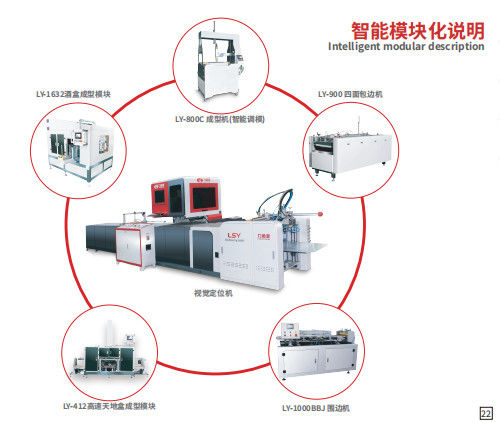

Módulo independente de colagem e posicionamento, pode ser opcionalmente combinado com máquina de colagem de canto, máquina de fabricação de caixas de placas de empalhe,Máquinas pneumáticas e máquinas de fabricação de caixas, etc., para a produção de caixas, montado, caixa rígida e janela de abertura.

Especificações
